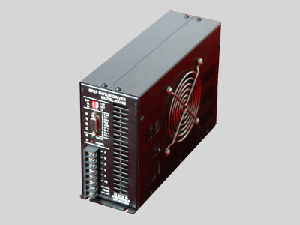

HB505V五相混合式步進電機驅動器
一、特點
二、適配電機
110BYG系列五相混合式步進電機
三、輸入輸出端子
|
端子標記 |
功能 |
說明 |
|
CP+ |
脈沖/正向脈沖信號正輸入端 |
脈沖+方向模式下：
1）
脈沖光耦開通沿有效，最小脈寬2us
2）
方向光耦關斷時正轉，開通時反轉正/反脈沖模式見“面板撥動開關”設置 |
|
CP- |
脈沖/正向脈沖信號負輸入端 |
|
CW+ |
方向/反向脈沖信號正輸入端 |
|
CW- |
方向/反向脈沖信號正輸入端 |
|
10/20 |
步距控制信號輸入端 |
光耦關斷時為10拍，開通為20拍 |
|
FRE |
脫機控制信號輸入端 |
光耦開通時驅動器輸出電流為零，電機無鎖定轉矩 |
|
POW |
電源指示輸出 |
光耦副邊集電極開路輸出（50V/20mA）。電源正常時POW腳和COM腳之間三極管開通 |
|
TIM |
相原點指示輸出 |
光耦副邊集電極開路輸出（50V/20mA）。相原點時TIM腳和COM腳之間三極管開通 |
|
COM |
信號公共端 |
10/20、FRE、POW、TIM內部光耦公共地 |
|
POWER |
電源指示 |
電源正常時發光管亮（紅色） |
|
TIMING |
相原點指示 |
相原點時發光管亮（綠色） |
|
A |
A相輸出 |
|
|
B |
B相輸出 |
|
|
C |
C相輸出 |
|
|
D |
D相輸出 |
|
|
E |
E相輸出 |
|
|
FG |
保護接地 |
|
|
AC80V |
電源輸入 |
額定電壓AC80V（AC40～110V），5A
|
注：信號輸入腳內部光耦和電阻適合于5V信號，非5V信號請?jiān)谕獠考酉鄳?yīng)電阻
四、面板撥動開關
|
1CP 2CP |
脈沖/方向模式 |
撥到1CP位置：
CP+/CP-為步進脈沖信號，CW+/CW-為方向電平信號
撥到2CP位置：
CP+/CP-為正轉脈沖信號，CW+/CW-為反轉脈沖信號 |
|
I/2 OFF |
電流靜減半 |
撥到I/2位置：電機靜止時驅動器輸出電流減半
撥到OFF位置：電機靜止時驅動器輸出電流不減半 |
|
20 10 |
步距控制 |
撥到20位置：驅動器以20拍半步運行
撥到10位置：驅動器以10拍整步運行 |
注：1，選擇雙脈沖模式時控制器必須保證同一時刻只有一路脈沖工作
2，驅動器的步距既可由外接步距控制信號控制，也可由撥動開關設置，使用中應注意：
1）
當由外接步距控制信號控制時，撥動開關必須撥到10拍位置（OFF位置）
2）
當由撥動開關控制時，步距控制信號輸入光耦必須關斷（不接信號即可）
五、硬件連接
六、安裝尺寸
|
