90BYG系列步進電機說明書

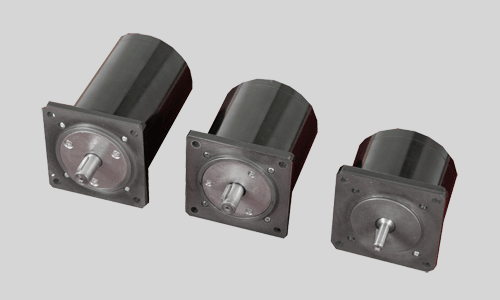

電機外觀
 |
90BYG系列電機 |
| |
| 技術參數 |
型號 |
相數 |
相電流
|
電感 |
步距角 |
保持轉矩 |
空載起動頻率 |
空載運行頻率 |
轉動慣量 |
重量 |
A |
mH |
度 |
N.m |
KHz |
KHz |
Kg.cm^2 |
Kg |
90BYG250A |
2 |
4.0 |
4 |
0.9/1.8 |
2.1 |
2.5 |
20 |
1.2 |
2.2 |
90BYG250B |
2 |
4.0 |
8 |
0.9/1.8 |
4.2 |
2.5 |
20 |
2.4 |
3.6 |
90BYG250C |
2 |
4.0 |
12 |
0.9/1.8 |
6.3 |
2.5 |
20 |
3.6 |
4.8 |
90BYG350A |
3 |
3.0 |
3.2 |
0.6/1.2 |
2.1 |
2.0 |
15 |
1.2 |
2.2 |
90BYG350B |
3 |
3.0 |
4 |
0.6/1.2 |
4.2 |
2.0 |
15 |
2.4 |
3.6 |
90BYG350C |
3 |
3.0 |
5.2 |
0.6/1.2 |
6.3 |
2.0 |
15 |
3.6 |
4.8 |
90BYG550A |
5 |
3.0 |
3.0 |
0.36/0.72 |
2.1 |
3.0 |
30 |
1.2 |
2.2 |
90BYG550B |
5 |
3.0 |
3.6 |
0.36/0.72 |
4.2 |
3.0 |
30 |
2.4 |
3.6 |
90BYG550C |
5 |
3.0 |
4.2 |
0.36/0.72 |
6.3 |
3.0 |
30 |
3.6 |
4.8 |
90BYG5200B |
5 |
3.0 |
/ |
0.09/0.18 |
5.0 |
6.0 |
100 |
3.84 |
3.5 |
|
|
| 外形尺寸 |

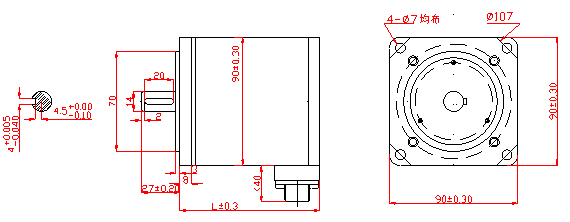

90BYG250/90BYG350/90BYG550

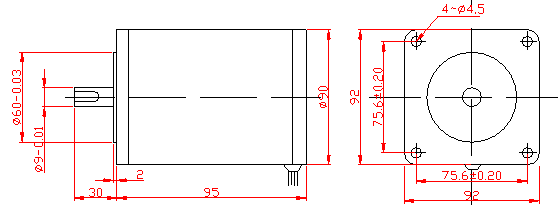

90BYG5200B(平鍵3×15)
|
|
型號 |
L
|
90BYG250A/90BYG350A/90BYG550A |
69 |
90BYG250B/90BYG350B/90BYG550B |
98 |
90BYG250C/90BYG350C/90BYG550C |
128 |
|
| |
| 接線方式 |
型號 |
接地 |
A |
A' |
B |
B' |
C |
C' |
D |
D' |
E |
E' |
備注 |
90BYG250
|
引線顏色 |
/ |
紅 |
黃 |
綠 |
藍 |
|
|
|
|
|
|
|
引腳代號 |
5 |
1 |
2 |
3 |
4 |
|
|
|
|
|
|
五芯插座 |
90BYG350
|
三引線 |
|
1 |
|
3 |
|
5 |
|
|
|
|
|
七芯插座 |
六引線 |
7 |
1 |
2 |
3 |
4 |
5 |
6 |
|
|
|
|
七芯插座 |
90BYG550
|
五引線 |
7 |
1 |
紅 |
2 |
黃 |
3 |
黑 |
4 |
綠 |
5 |
白 |
七芯插座（或引線） |
十引線 |
12 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
十二芯插座 |
90BYG5200B |
顏色 |
紅 |
黃 |
藍 |
黑 |
白 |
|
|
|
|
|
|
|
相序 |
A |
B |
C |
D |
E |
|
|
|
|
|
|
|
|
| |
