57BYG系列步進電機

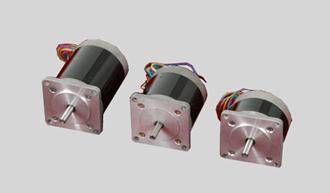

電機外觀
技術參數
|
電機型號 |
相數 |
相電流 |
步距角 |
保持轉矩 |
空載起動頻率 |
空載運行頻率 |
轉動慣量 |
重量 |
|
A |
度 |
N.m |
KPPS |
KPPS |
Kg.cm^2 |
Kg |
|
57BYG250A |
2/4 |
1.1 |
0.9/1.8 |
0.3 |
2 |
20 |
0.06 |
0.45 |
|
57BYG250B |
1.5 |
0.9/1.8 |
0.6 |
2 |
20 |
0.145 |
0.65 |
|
57BYG250C |
1.5 |
0.9/1.8 |
1.0 |
2 |
20 |
0.23 |
1.0 |

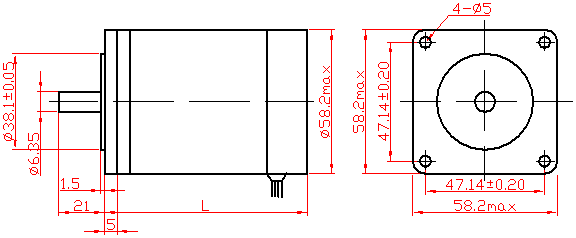

外形尺寸
57BYG250A/B/C
尺寸說明
|
電機型號 |
L |
|
57BYG250A |
41 |
|
57BYG250B |
56 |
|
57BYG250C |
76 |
接線方式
|
電機型號 |
A |
A' |
B |
B' |
備注 |
|
57BYG250A/B/C |
紅 |
黃 |
綠 |
藍 |
4出線 |
|
