130BYG系列步進電機說明書

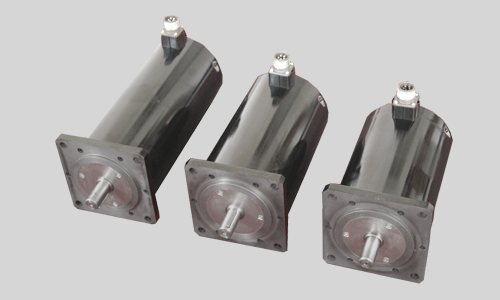

電機外觀
|
|
| 技術參數 |
型號 |
相數 |
相電流 |
電阻 |
電感 |
步距角 |
保持轉矩 |
定位轉矩 |
轉動慣量 |
重量 |
A |
Ω |
mH |
度 |
N.m |
N.m |
Kg.cm^2 |
Kg |
130BYG250 |
2 |
6 |
0.53 |
11 |
0.9/1.8 |
22 |
1 |
30 |
13 |
130BYG250A |
2 |
6 |
0.65 |
14 |
0.9/1.8 |
27 |
1 |
35 |
17 |
130BYG250B |
2 |
7 |
0.80 |
17 |
0.9/1.8 |
40 |
1.2 |
45.5 |
21 |
130BYG350 |
3 |
5△ |
0.82 |
4.1 |
0.6/1.2 |
22 |
0.4 |
25 |
14 |
130BYG350A-01 |
3 |
5△ |
1.00 |
5.1 |
0.6/1.2 |
27 |
0.6 |
30 |
16 |
130BYG350A |
3 |
5△ |
1.30 |
11 |
0.6/1.2 |
36 |
0.8 |
35 |
18 |
130BYG350B |
3 |
5△ |
1.60 |
18 |
0.6/1.2 |
50 |
1.2 |
45.5 |
22 |
130BYG550A |
5 |
5 |
0.6 |
7.5 |
0.36/0.72 |
27 |
0.8 |
35 |
17 |
130BYG550B |
5 |
8 |
0.5 |
7.8 |
0.36/0.72 |
40 |
1.2 |
45.5 |
21 |
130BYG3100A |
3 |
8 |
/ |
/ |
0.3/0.6 |
18 |
/ |
28.7 |
13 |
130BYG3100B |
3 |
8 |
/ |
/ |
0.3/0.6 |
25 |
/ |
31.19 |
15 |
130BYG3100C |
3 |
10 |
/ |
/ |
0.3/0.6 |
35 |
/ |
57 |
18 |
|
| |
| 外形尺寸 |
130BYG250/130BYG350/130BYG550
130BYG3100
|
|
型號 |
L |
130BYG250 |
197 |
130BYG250A |
225 |
130BYG250B |
280 |
130BYG350 |
168 |
130BYG350A-01 |
197 |
130BYG350A |
225 |
130BYG350B |
280 |
130BYG550A |
225 |
130BYG550B |
280 |
130BYG3100A |
172 |
130BYG3100B |
203 |
130BYG3100C |
260 |
|
| |

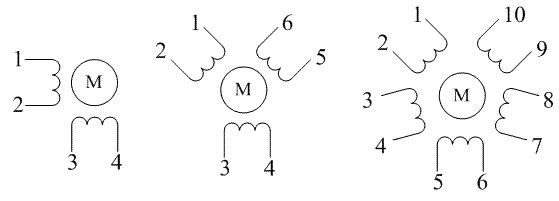

| 接線方式 |
|
| 二相 三相 五相 |
| |
型號 |
接地 |
A |
A' |
B |
B' |
C |
C' |
D |
D' |
E |
E' |
備注 |
130BYG250 |
5 |
1 |
2 |
3 |
4 |
|
|
|
|
|
|
五芯插座 |
130BYG350 |
7 |
1 |
|
3 |
|
5 |
|
|
|
|
|
七芯插座,△接法 |
130BYG550 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
十芯插座 |
130BYG3100 |
7 |
1 |
2 |
3 |
4 |
5 |
6 |
|
|
|
|
|
|
